LED UV キュアリングシステム(紫外線硬化装置)
 LED UV キュアリングシステム UVL-365A カタログ (約6MB)



従来のUVファイバー光源(水銀ランプ使用)に続き、LEDを使用したUVキュアリングシステム(硬化装置)をご提供いたします。
本体装置を従来品より低価格に抑え、またランニングコストもLEDを使用する事により抑える事が可能です。

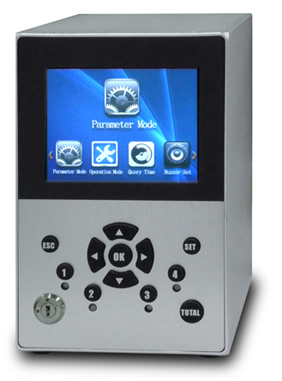

UVL-365A






 ピーク波長365nm、最大出力6,500mW/cm2

低消費電力(20W)&長寿命(25,000h)

照射ヘッド3タイプ
   標準サイズ、ショートサイズ、空冷タイプ

照射スポット径6種類
  φ3、φ4、φ6、φ8、φ10、φ12

照射ヘッドMAX 4個搭載可能、独立制御可能

マニュアル/フットスイッチ/ 制御可能


照射ヘッド

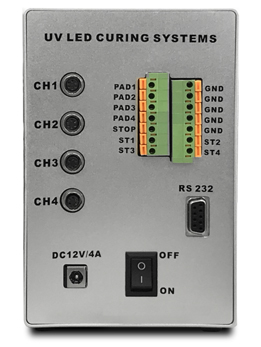

背面






コントローラシステム仕様


モデル名(コントローラ) UVL-365A
搭載可能照射ヘッド 1個〜4個(個別制御可能)
照射モード 常時照射、タイマー照射、ステップ照射
設定レンジ 照度:0-100%、タイマー照射時間:0.1秒 〜 60時間
制御方法 マニュアル/フットスイッチ
設定/表示 押ボタン/デジタル表示(液晶)
リモート機能 有り
入力電圧 AC100〜240V  周波数 50Hz/60Hz
消費電力 Max 20W
使用環境 温度0℃〜35℃, 湿度85%以下 結露なし
保管環境 温度-10℃〜60℃, 湿度85%以下 結露なし
UV強度 最大6500mw/cm2 (メイン波長: 365 ±5 nm)
付属品 ACアダプタ、取扱説明書
保証期間 1年間

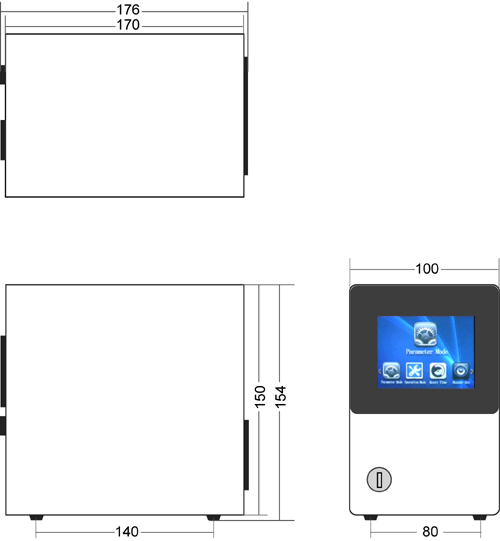

コントローラ外観図 (UVL-365A)









照射ヘッド 仕様

形式名 照射スポット径 照射距離 最大UV強度
SZL118-03 φ3mm 9mm 6,500mW/cu
SZL118-04 φ4mm 10mm 5,000mW/cu
SZL118-06 φ6mm 17mm 2,300mW/cu
SZL118-08 φ8mm 20mm 1,200mW/cu
SZL118-10 φ10mm 25mm 700mW/cu
SZL118-12 φ12mm 30mm 450mW/cu

※当社測定条件で測定値です。保証値ではございません。


・ケーブル長:標準 50cm(ヘッド部、コネクタ部含む)
・延長ケーブル(200cm)も標準で付属しています。
