UVキュアリングシステム

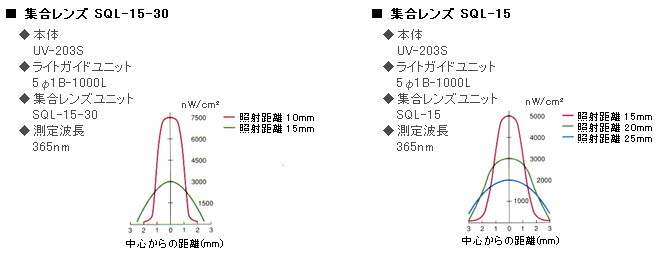

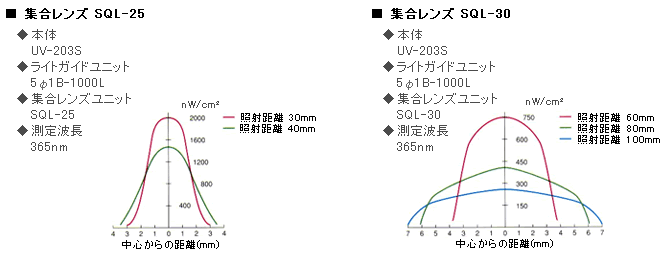

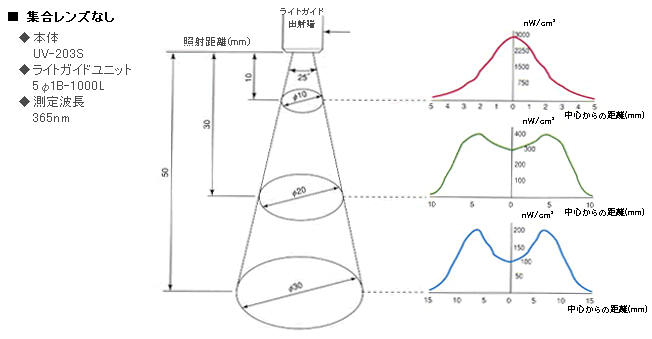

照射距離・照射面積・UV強度データ
UVF-352Sの場合はグラフの値は約1.6倍になります。

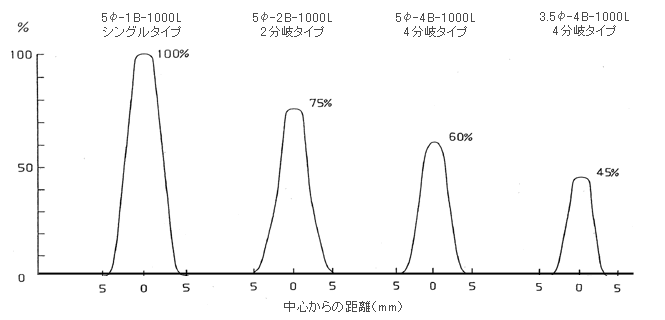

分岐ライトガイド１分岐当たりのUV強度出射の割合
ライトガイドユニット5
-1B-1000L(シングル)出射端から10mm離れた位置での強度を100%にした時の、分岐ライトガイド１分岐当たりのUV強度出射の割合です。

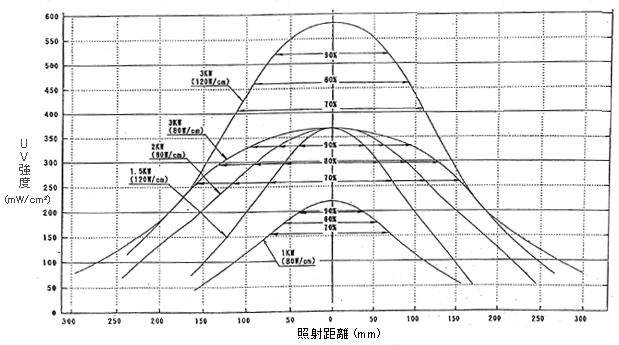

UVランプ 平行方向強度データ （参考値）
■ 条件
・ランプ
: メタルハライドランプ
・器具
: ダイクロイック・ミラー 集光型
・照射距離
: 150 mm
・コンベアースピード
: 1m/min
■ データ
発光長 mm
125 mm
200 mm
375 mm
ランプ (80W/cm)
(120W/cm)
1KW
1.5KW
2KW
3KW
3KW
積算光量(mJ/cm²)
2300
1800
3800
3300
6500
5300
9000
7200
9000
7200
最高強度(mW/cm²)
220
370
370
580
370
90% 以上
80% 〃
70% 〃 (mm)
75
110
140
75
110
140
120
180
220
120
180
220
190
265
310
照射距離 : 130mmの時の値

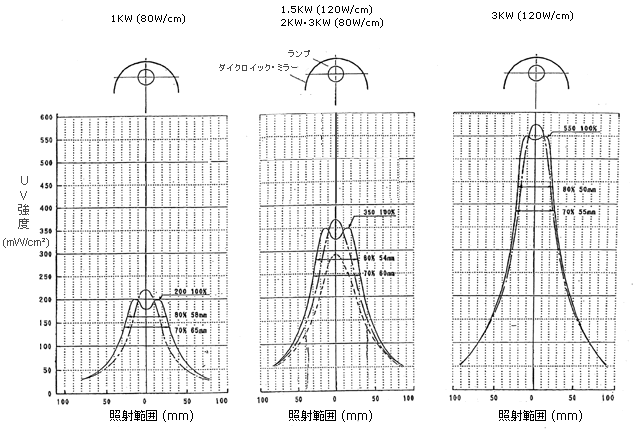

UVランプ 直角方向強度データ （参考値）
■ 条件
・ランプ
: メタルハライドランプ
・器具
: ダイクロイック・ミラー 集光型
・照射距離
: 150 mm
・コンベアースピード
: 1m/min
照射距離
(mm)
ピーク強度
(mW/cm²)
積算光量
(mJ/cm²)
130
200
1100
150
220
1040
照射距離
(mm)
ピーク強度
(mW/cm²)
積算光量
(mJ/cm²)
130
350
2000
150
370
1900
200
290
1530
照射距離
(mm)
ピーク強度
(mW/cm²)
積算光量
(mJ/cm²)
130
550
3000
150
580
2850
