| 大変申し訳ございませんが、現在本製品は取扱いを行っておりません。 |
| これまで弊社では、ソーラシミュレータメーカーとして小面積高精度定常光ソーラシミュレータの製造・販売に努め国内また海外の多くのお客様に提供してまいりました。この度、PVモジュール評価用ソーラシミュレータのニーズにお応えするため、All
Real Technology CO., LTD.（本社：台湾高雄市、以下All Real社）と、販売代理店契約を締結し、日本国内におけるALL REAL
社製PVモジュール評価用定常光AAAクラスソーラシミュレータAPOLLOシリーズ全製品の販売及びサービスの提供を開始いたしました。 |
 |
|
太陽電池モジュールの開発、品質評価試験に！ （定常光ソーラシミュレータ）
|
|
|
|
|
 |
|
ALL REAL社製APOLLOシリーズは、従来型の大面積定常光ソーラシミュレータが難題とされた場所ムラ調整をユニークな光学設計により解決したAAAクラス モジュール評価用定常光ソーラシミュレータです。
2007年製品化して以来100台以上の納入実績を残しております。
独自の技術でAAAクラスを維持しながら、低照度測定を短時間に実現する画期的な製品です。
|
 |
|

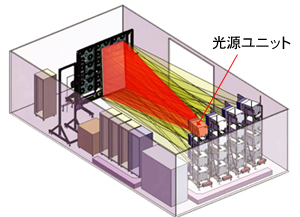

APOLLOシリーズでは、大面積を照射するにあたり、１つの光源ユニットにて、全面積の照射エリアをカバーします。
１つの光源ユニットでは、1SUNは得られませんが、複数台の光源ユニットを使い、1SUNになるように設計しています。
光のレイヤーが何枚か重なったようなイメージです。
この事により、放射照度場所ムラの調整、放射照度を変更する場合(200W/㎡など）、にも調整作業が容易となります。 |
|
 |
|
世界最大照射面積を誇るAAAクラス モジュール評価用 定常光ソーラシミュレータとして、「TUV Rheinland」、「UL」また「中国計量科学研究院（NIM）」３つの国際認証機構によりAAAクラス（IEC 60904-9）認証を取得。
|
| 認証機関名 |
説明 |
認証担当者 |
発行日 |
書類番号 |
認証結果
(IEC 60904-9) |
| TÜV Rheinland |
製品安全試験・認証、マネ
ジメントシステム認証を行
う国際的な第三者機関 |
Dr. Werner
Herrmann |
Jan-09 |
21210646 |
 |
| UL |
米国の世界的
第三者安全科学機関 |
Charles Jiang/Jason
Knedlhans |
Feb-09 |
SV17654 |
|
| NIM |
中国計量科学研究院 |
Dr. Hsiung Li Min |
Apr-09 |
GXtc2009-0510 |
|
 光学仕様がIEC 60904-9 AAAクラスに準拠、JIS C 8912 AAAクラスも同時に満たしております。
大面積モジュールにも対応
有効照射エリアサイズ：1.6m x 0.7m 〜 3m x 3m
|
| 1.6m x 0.7m |
1.4m x 1.1m |
1.5m x 1.5m |
2.0m x 1.1m |
| 2.0m x 1.7m |
2.0m x 2.0m |
2.5m x 1.5m |
2.3m x 2.0m |
| 2.5m x 2.5m |
2.6m x 2.2m |
3.0m x 3.0m |
Or larger |
|
高い再現性・操作性を持ち、低照度測定が1時間以内に完了可能！
（200W/㎡ , 400W/㎡ , 600W/㎡ , 800W/㎡
,1000W/㎡
でのI-V測定―IEC 61215, 61646/JIS C 8990, 8991 10.7準拠）
ホットスポット測定にも対応
ワン・システムでPVモジュール特性実験すべて対応可能！
PVモジュール性能認証規格
(IEC 61215, 61646/JIS C 8990, 8991) |
| カテゴリー |
実験項目 |
特性
(Characteristics) |
10.2 |
最大出力の測定 |
| 10.4 |
温度係数の測定 |
| 10.5 |
公称動作セル温度の測定 |
| 10.6 |
基準状態(STC)及びNOCTにおける特性 |
| 10.7 |
低放射照度における特性 |
| 長期耐久性 |
10.9 |
ホットスポット耐久試験 |
| 10.19 |
光照射試験 |
|
|
| 放射照度 |
1050W/㎡ 以上 |
| スペクトル合致度 |
0.75-1.25 （JIS C 8912 , IEC 60904-9）  |
| 放射照度時間変動率 |
< ± 1% （JIS C 8912 , IEC 60904-9） |
| 放射照度場所むら |
< ± 2% （JIS C 8912 , IEC 60904-9） |
| ランプ平均寿命 |
約1000時間 |
|

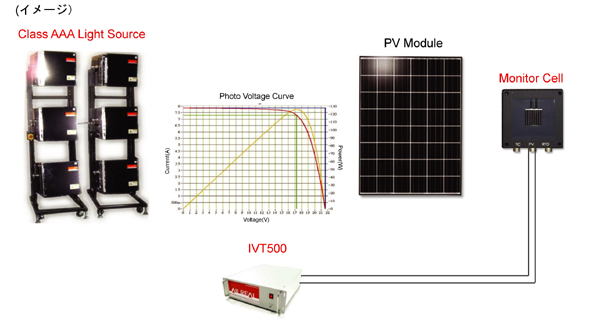

光源・電源部
ランプハウス：(キセノンランプ、コリメーターレンズ、AMフィルター内蔵、遮光扉設置ラック込）
電源ユニット
コントロールボックス（操作用液晶タッチパネル付き）
測定部
PVモジュール設置フレーム
モニターセル
I-V測定システム
モジュール温調システム
|
