 XES-40S3-TT 仕様書 (約1MB)










アークモニター
カセット式ランプから、
3軸テーブルを用いた
光軸調整式に変更
(アークモニター付き)


概要

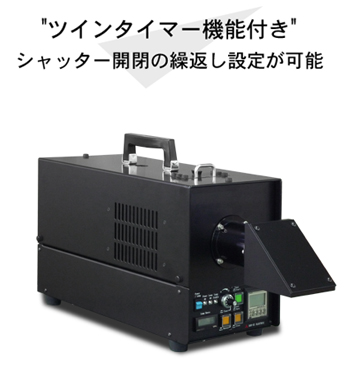

XES-40S3をベースに、ツインタイマー機能を装備しました。
シャッター開閉の繰返し設定が可能です。
人工光合成の研究・開発に最適なモデルです。

※リモートでのシャッター開閉機能は付属しておりません。
オプションにて対応可能です。

弊社は太陽光を必要とする各種の評価試験に適した高精度のソーラシミュレータを開発してきました。
これまでに蓄積した技術を駆使し、手軽に擬似太陽光が得られるコンパクトな省スペース卓上ソーラシミュレータを開発しました。
太陽電池、人口光合成の研究・開発においての各種評価試験などに最適です。


その他、 化粧品・医薬部外品の安全評価の光毒性試験にも最適として使用して頂いています。CIE85/1989 標準昼光の再現に適応。 UV-A領域(315〜400nm)の太陽光に高近似また、それ以外の可視光領域もほぼ自然太陽光をカバー。必要のない波長は、フィルターでカットしたり、波長領域を指定したフィルターを装着するなど、使用用途はさまざま。またその他、バイオ・建材・インク等あらゆる耐光実験に弊社ソーラシミュレータをお役立てください。



新機能
 ツインタイマーにてシャッターの開閉が設定可能。
  AMフィルターの外部からの着脱が簡便
 バンドパスフィルターの着脱が可(オプション)
 減光メッシュフィルターの着脱が可(オプション)
 従来機よりも卓上での使用を考慮した設計
 カセット式ランプから、3軸テーブルを用いた
   光軸調整式に変更(アークモニター付き)
300nm〜基準光に合致するようにエアマスフィルタを改善



特徴
有効照射エリア □40mm (性能UP)
 ※□50mmにも別途対応可能
JIS C 8904-9 等級 AAA (アモルファス系、結晶系)
光源と電源が一体型になっています
ランプが高安定、長寿命(平均2000時間)
コンパクトで持ち運びに便利
90度毎に、照射ヘッドの向きを変更できます







ツインタイマー機能(標準装備)
シャッターの「開」「閉」各々の時間設定が可能です。またシャッターの開閉時間の「レンジの設定」も可能です。レンジは、「秒」「分」「時」等、設定可能です。





減光メッシュフィルタの装着(オプション)
■約75%,70% , 60% , 50% ,40% , 30% , 20% , 10% 用の
減光メッシュフィルタをご用意しています。

※ 微調整は放射照度ボリュームで行います。





バンドパスフィルタの装着(オプション)
■サイズ □50mm ,厚さ2mmのフィルタを装着でき
る専用フィルタホルダです。
フィルタは付属しておりません。





照射ヘッドの向きの変更
■照射ヘッドを90度毎(上下、左右)に取り付ける事が可能です。





スペクトルグラフ

*代表的なデータです。




スペクトル合致度

JIS C 8904-9(結晶系)

波長 JIS基準(% 測定値(%) 合致度(%) 合致度評価
400〜500 18.4 17.8 96.96 A
500〜600 19.9 19.2 96.69 A
600〜700 18.4 18.3 99.52 A
700〜800 14.9 14.7 98.74 A
800〜900 12.5 12.9 103.45 A
900〜1100 15.9 17.0 106.68 A
*代表的なデータです。
合致度 A: ±25%以内



JIS C 8904-9(アモルファス系

波長 JIS基準(% 測定値(%) 合致度(%) 合致度評価
350〜400 6.2 6.31 101.72 A
400〜450 11.8 11.73 99.38 A
450〜500 14.9 14.72 98.79 A
500〜550 14.6 14.54 99.60 A
550〜600 14.3 13.98 97.77 A
600〜650 13.8 13.91 100.79 A
650〜700 12.9 13.24 102.61 A
700〜750 11.5 11.58 100.69 A
*代表的なデータです。
合致度 A: ±25%以内





仕様
放射照度 1000W/u
有効照射エリア □40mm(照射距離100mm)
※□50mm にも別途特注にて対応可能
放射照度場所むら 2%以内 JIS C 8904-9 等級A
放射照度時間変動率 放射照度短時間変動率(STI) 0.5%以内 JIS C 8904-9 等級A
放射照度長時間変動率(LTI) 2%以内    JIS C 8904-9 等級A
スペクトル合致度 AM1.5G ±20%以内
JIS C 8904-9 (結晶系)(アモルファス系) 等級A
使用ランプ 150Wキセノンショートアークランプ
ランプ寿命 □40mm : 平均2,000時間
※□50mm : 平均1,000時間
入力電圧 AC100V
重量 約11.5kg





 XES-40S3-TT 仕様書 (約1MB)
