HOME >> 産業用光源 >> ソーラシミュレータ


 XES-160S1 仕様書 (約1MB)

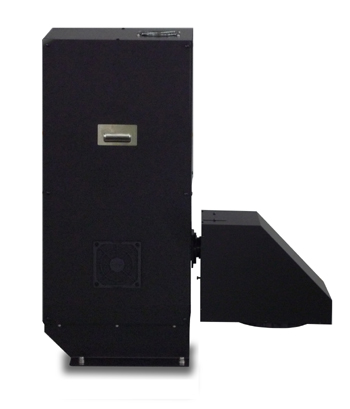

光源部




電源部



 特徴
JIS C 8904-9 等級 AAA (アモルファス系、結晶系)
ランプ交換や光軸調整が容易(従来比)
1000W ランプ使用、200V仕様

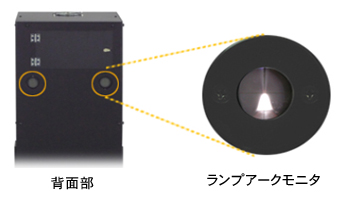

ランプ交換時の光軸調整ががとても簡単!!

「ランプアークモニタ」が光源背面部に装備されていますのでランプ交換時の光学調整が容易になり、放射照度場所むらの調整の作業が軽減されます。
又、従来品よりアークモニタが大きくなりました。

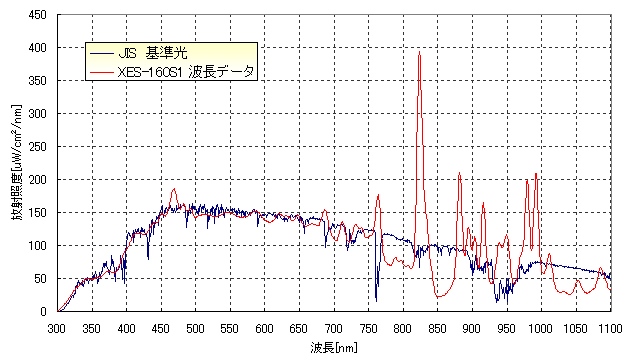

スペクトルグラフ

*代表的なデータです。


スペクトル合致度
JIS C 8904-9(結晶系)


波長 JIS基準(% 測定値(%) 合致度(%) 合致度評価
400〜500 18.4 17.9 97.36 A
500〜600 19.9 18.7 93.99 A
600〜700 18.4 17.6 95.47 A
700〜800 14.9 14.0 94.08 A
800〜900 12.5 13.5 107.96 A
900〜1100 15.9 18.3 115.11 A

*代表的なデータです。
合致度 A: ±25%以内



JIS C 8904-9(アモルファス系)

波長 JIS基準(% 測定値(%) 合致度(%) 合致度評価
350〜400 6.2 6.1 98.43 A
400〜450 11.8 11.8 100.21 A
450〜500 14.9 15.4 103.23 A
500〜550 14.6 14.2 97.39 A
550〜600 14.3 14.2 99.22 A
600〜650 13.8 13.8 99.72 A
650〜700 12.9 12.9 100.14 A
700〜750 11.5 11.6 100.87 A

*代表的なデータです。
合致度 A: ±25%以内


仕様
放射照度 1000W/u
有効照射エリア □160mm (照射距離445mm)
放射照度場所むら 2%以内 JIS C 8904-9 等級A
放射照度時間変動率 放射照度短時間変動率(STI) 0.5%以内 JIS C 8904-9 等級A
放射照度長時間変動率(LTI) 2%以内    JIS C 8904-9 等級A
スペクトル合致度 AM1.5G ±25%以内
JIS C 8904-9 (結晶系)(アモルファス系) 等級A
使用ランプ 1000Wキセノンショートアークランプ
ランプ寿命 平均1,000時間
重量 光源部 (約48 kg ) , 電源部 (約12 kg )



 XES-160S1 仕様書 (約1MB)
