 XES-100S1 仕様書 (約1MB)

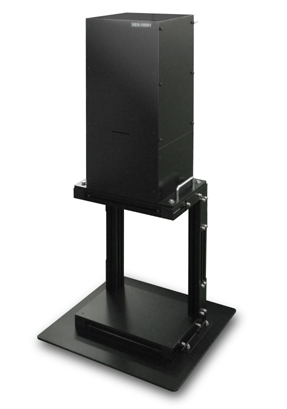

光源部




電源部

ストレート型を採用した事で、300Wランプにて、照射エリア
□100mmを実現しました。



 特徴
JIS C 8912 , C 8933 等級 AAA
300Wランプで照射エリア□100mm をカバー
ストレート型を採用
ランプ交換や光軸調整が容易(従来比)
AC100V仕様




ランプ交換時の光軸調整ががとても簡単!!

「ランプアークモニタ」が光源背面部に装備されていますのでランプ交換時の光学調整が容易になり、放射照度場所むらの調整の作業が軽減されます。
又、従来品よりアークモニタが大きくなりました。

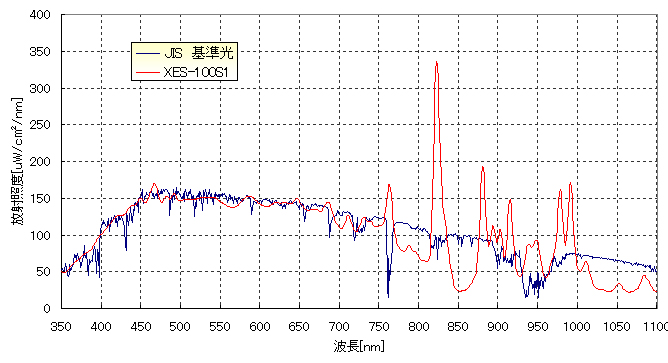

スペクトルグラフ

*代表的なデータです。


スペクトル合致度

JIS C 8912

波長 JIS基準(% 測定値(%) 合致度(%) 合致度評価
400〜500 18.4 18.6 101.02 A
500〜600 19.9 19.5 98.14 A
600〜700 18.4 18.4 99.89 A
700〜800 14.9 14.4 96.77 A
800〜900 12.5 12.9 102.90 A
900〜1100 15.9 16.2 102.02 A



JIS C 8933

波長 JIS基準(% 測定値(%) 合致度(%) 合致度評価
350〜400 6.2 6.9 110.90 A
400〜450 11.8 12.3 104.01 A
450〜500 14.9 14.7 98.70 A
500〜550 14.6 14.4 98.67 A
550〜600 14.3 13.9 97.48 A
600〜650 13.8 13.8 100.03 A
650〜700 12.9 12.9 99.79 A
700〜750 11.5 11.1 96.71 A




仕様
放射照度 1000W/u
有効照射エリア □100mm (照射距離400mm)
放射照度場所むら ±2%以内 JIS C 8912 , C 8933等級A対応
放射照度時間変動率
±1%以内 JIS C 8912 , C 8933等級A対応
スペクトル合致度 AM1.5G ±25%以内 JIS C 8912 , C 8933 等級A対応
使用ランプ 300Wキセノンショートアークランプ
ランプ寿命 平均1,000時間
重量 光源部 (約23 kg ) , 電源部 (約9.9 kg )  架台含まず



 XES-100S1 仕様書 (約1MB)
