 XES-70S1 仕様書 (約1MB)


光源部




電源部



特徴
有効照射エリアが□70mm
JIS C 8912 等級 AAA
ランプ交換や光軸調整が容易(従来比)
国内外生産ラインなどに多数の納入実績
100V、200Vに対応

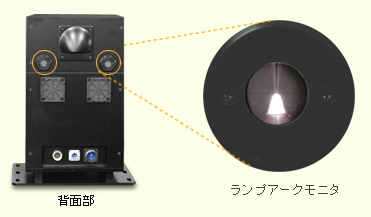

ランプ交換時の光軸調整ががとても簡単!!

「ランプアークモニタ」が光源背面部に装備されていますのでランプ交換時の光学調整が容易になり、放射照度場所むらの調整の作業が軽減されます。
又、従来品よりアークモニタが大きくなりました。

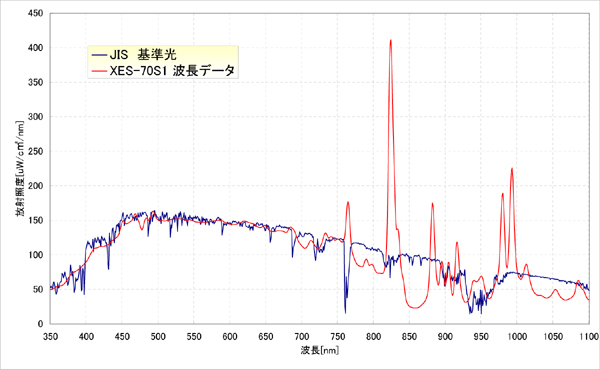

スペクトルグラフ

*代表的なデータです。


スペクトル合致度
波長 JIS基準(% 測定値(%) 合致度(%) 合致度評価
400〜500 18.4 17.6 95.65 A
500〜600 19.9 19.7 98.99 A
600〜700 18.4 18.3 99.46 A
700〜800 14.9 14.9 100.01 A
800〜900 12.5 12.5 100.02 A
900〜1100 15.9 16.9 106.29 A
*代表的なデータです。
弊社使用の測定器(相馬光学製: S-2440)にてJIC C 8912 , C 8933のスペクトル合致度
±15%以内を確認して出荷しております。



仕様
放射照度 1000W/u
有効照射エリア □70mm (照射距離215mm)
放射照度場所むら ±2%以内 JIS C 8912 等級A対応
放射照度時間変動率
±1%以内 JIS C 8912 等級A対応
スペクトル合致度 AM1.5G ±25%以内 JIS C 8912 等級A対応
使用ランプ 300Wキセノンショートアークランプ
ランプ寿命 平均1,000時間
重量 光源部 (約 23kg ) , 電源部 (約9.9 kg )





 XES-70S1 仕様書 (約1MB)
