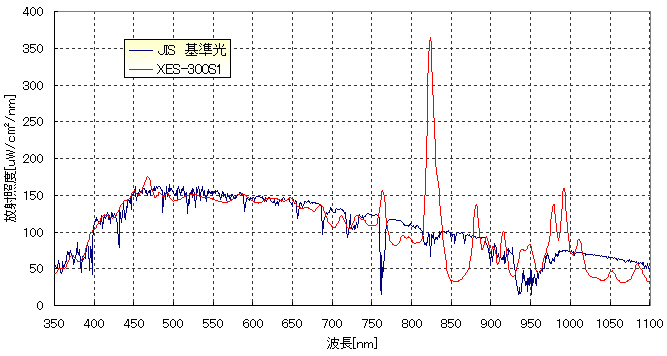

HOME >> 産業用光源 >> ソーラシミュレータ  XES-300S1 仕様書 (約1MB) 最近技術進展によりペロブスカイト太陽電池のモジュール化が進んでおり、300mm　x 300mmサイズのモジュールが商業化の実用レベルに達していると見られます。当社の高精度ソーラシミュレータXES-300S1はJIS/IEC基準のAAAをすべてクリアしており、有効照射面積も完全に300mm x 300mmをカバーしペロブスカイトモジュール測定用に最適です。国内外数多くのお客様に提供し、好評されています。 ※短時間変動率はBクラスです。 光源部 電源部  特徴 照射エリアが大きくても高精度・高安定 JIS C 8904-9 等級 AAA (アモルファス系、結晶系）    ※短時間変動率はBクラス ランプ交換や光軸調整が容易（従来比) 光軸の安定化を図りました（従来比） マグネット式カバーを採用しています 産業技術総合研究所    福島再生可能エネルギー研究所殿への納入実績（2014年） ランプ交換時の光軸調整ががとても簡単！！ 「ランプアークモニタ」が光源背面部に装備されていますのでランプ交換時の光学調整が容易になり、放射照度場所むらの調整の作業が軽減されます。 又、従来品よりアークモニタが大きくなりました。 スペクトルグラフ *代表的なデータです。 スペクトル合致度 JIS C 8904-9（結晶系） 波長 JIS基準（％） 測定値（％） 合致度（％） 合致度評価 400〜500 18.4 18.5 100.56 A 500〜600 19.9 19.1 96.12 A 600〜700 18.4 17.8 97.00 A 700〜800 14.9 14.2 95.16 A 800〜900 12.5 13.9 111.03 A 900〜1100 15.9 16.5 103.55 A *代表的なデータです。 合致度 A: ±25％以内 JIS C 8904-9(アモルファス系） 波長 JIS基準（％） 測定値（％） 合致度（％） 合致度評価 350〜400 6.2 6.4 103.78 A 400〜450 11.8 12.5 105.74 A 450〜500 14.9 15.1 101.01 A 500〜550 14.6 14.3 98.23 A 550〜600 14.3 14.1 98.72 A 600〜650 13.8 13.9 101.02 A 650〜700 12.9 12.6 97.77 A 700〜750 11.5 11.0 95.88 A *代表的なデータです。 合致度 A: ±25％以内 仕様 放射照度 1000W/�u 有効照射エリア □300mm (照射距離950mm) 放射照度場所むら 2％以内 JIS C 8904-9　等級A 放射照度時間変動率 放射照度長時間変動率(LTI) JIS C 8904-9　2%以内等級A 放射照度短時間変動率(STI) JIS C 8904-9　2%以内等級B スペクトル合致度 AM1.5G ±25％以内 JIS C 8904-9 (結晶系）（アモルファス系） 等級A 使用ランプ 3000Wキセノンショートアークランプ ランプ寿命 平均1,000時間 重量 光源部 (約79.2 kg ) ,　電源部 (約30 kg ) 　  XES-300S1 仕様書 (約1MB) Copyright (C) SAN-EI ELECTRIC CO.,LTD.
