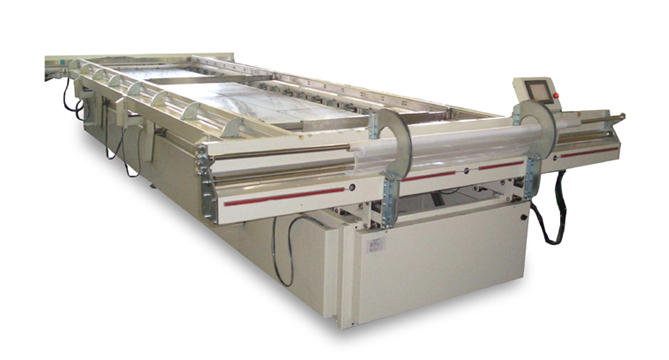

グラフィック オペレーションタッチパネル 一括操作
紗張り機のイメージを一掃した最新鋭機
(保守点検が容易 簡単操作)
|
|
特徴 |
|
|
|
集中クリップ |
既存の常識を打ち破った下部エアーシリンダーより邪魔な突起物がなく安全に操作できます。
|
クリップラバー |
クリップラバーの継目を20゜斜めにカット、スクリーンの目寄り防止ストレッチテンションを
一定にします。 |
48〜100インチ |
スクリーン幅48〜77インチまでアタッチメントなしにスイッチ操作のみで全てOKです。
|
スクリーン押え |
ステンレス製伸縮自在。バーを装備、本体に取付自由に脱着ができて二次的な設備は不要です |
丈夫でスマート |
本体はネジレ歪みに強い肉厚各パイプを使用しています、丈夫で尚かつ 作業がしやすいように足元すっきりの安全設計です。 |
スクリーン |
スクリーンのロスを少なくするために、スクリーンをエンドレスで使用。ロスを最小限に押さえています。 |
|
|
|
仕様 |
|
|
|
型式 |
HSTM-7740M2 |
有効枠サイズ |
1000〜1750×4000mm |
機械寸法 |
2440×4980×1100 mm |
スクリーン幅 |
77インチ |
スクリーンクランプ |
エアシリンダークランプ方式 40φ×56個 |
最大開口幅 |
2100×4400mm |
幅引長ストローク |
1900 + 200mm ボールネジ使用 |
幅、引長モーター |
ブレーキ付きギヤードモーター 0.75KW×1台 |
縦引長ストローク |
200mm+200mm ボールネジ使用 |
縦、引長モーター |
ブレーキ付きギヤードモーター 200W×2台 |
上昇テーブル |
1000〜1800×4000mm ストローク80mm |
上昇モーター |
ブレーキ付きギヤードモーター 0.75KW×1台 |
機械制御 |
タッチパネル入力 プログラムPLC制御 |
電源 |
3相 200V 2KW |
※ 製品改良のため、許可なく仕様変更する事があります。
※ スクリーン幅、紗枠サイズにより各種製作いたします。 |
|
安全対策 |
|
|
|
機械を安全に使用していただくために各所で安全対策を行っています。
|
■両手操作
スクリーンのクリップは二ヵ所のスイッチを両手で操作、指挟みの危険性を回避
しています。
■非常停止スイッチ
操作盤に非常停止スイッチ設け、今操作した、動作の非常回避動作が出来ます。
モニターに警報を表示します。
■非常停止スイッチ
スクリーンの縦張り、幅張りの、張り上限停止スイッチ、緩め上限停止スイッチ
の後に非常停止スイッチを設け、上限スイッチが故障しても非常スイッチで停止
機械のダメージを防ぎます、モニターに警報を表示します。
ステージの上昇、下降も同様、非常停止スイッチを設け、非常時にはモータ停止
モニターに警報を表示します。
■非常停止スイッチ2
スクリーンステージ上のスクリーン枠の挟み込み防止用 、非常停止スイッチ2を
設け、万が一スクリーン枠を挟み込んでも非常スイッチが働く構造になっています 非常スイッチが働いた場合モーター停止、モニターに警報を表示します。
■モーターの過電流保護
縦張り、幅張り、ステージの上昇各モーター駆動マグネットにサーマルリレーを
装備、過電流が生じたとき、サーマルが働きモーター停止
モニターに警報を表示します。
■圧力監視用デジタルメーター
クリップシリンダー動作用圧縮エアーにデジタル圧力計を装備して、圧力不足に
よるスクリーンのスリップ防止をしています。
モニターに警報を表示します。
■漏電ブレーカー装備
電源入力元に漏電ブレーカーを装備安全性を高めています。
■センサー電源は全て24V動作
全てのセンサー電源にDC24V電源で動作安全性を高めています。
|
|
