 XHS-220S1 仕様書 (約1MB)



光源部




電源部

特徴
キセノンランプ、ハロゲンランプの2つの光源を利用し、より太陽光に近い高スペクトル合致度を実現するソーラシミュレータです。
従来の2光源ソーラシミュレータより、非常にコンパクトで、省電力な製品となっております。

JIS C 8904-9  スペクトル合致度 MS、MA(多接合)
JIS C 8904-9  スペクトル合致度 IA(CIS系) ※1

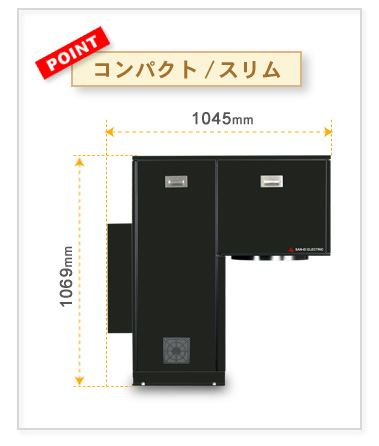

2光源式でも非常にコンパクト
独自設計により、省電力で大面積を実現
ハロゲンランプ750W、キセノンランプ1.6KW(省電力)
(独)産業技術総合研究所殿へ納入(2010年)
特注品としまして1800nmまで対応致します。
宇宙太陽光AM0のスペクトルにも対応。

※1 特注品にて1300nmまで対応した場合。

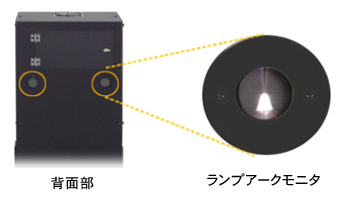

ランプ交換時の光軸調整ががとても簡単!!

「ランプアークモニタ」が光源背面部に装備されていますのでランプ交換時の光学調整が容易になり、放射照度場所むらの調整の作業が軽減されます。

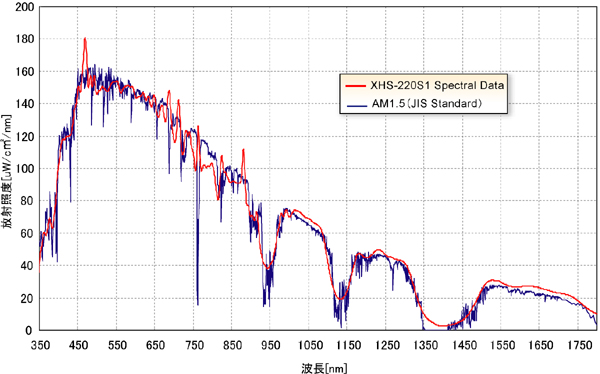

スペクトルグラフ

※特注品 :1800nmで対応させた製品の波長データ



スペクトル合致度

■ JIS C 8904-9 (多接合) 350〜1100nm
波長 JIS基準(% 測定値(%) 合致度(%) 合致度評価
350〜400 4.09 4.17 101.96 MS
400〜450 7.81 7.76 99.36 MS
450〜500 9.84 9.93 100.91 MS
500〜550 9.66 9.48 98.14 MS
550〜600 9.44 9.47 100.32 MS
600〜650 9.11 9.06 99.45 MS
650〜700 8.50 8.53 100.35 MS
700〜750 7.59 7.63 100.53 MS
750〜800 6.72 6.60 98.21 MS
800〜850 6.16 5.96 96.75 MS
850〜900 5.79 5.67 97.93 MS
900〜950 3.37 3.43 101.78 MS
950〜1000 3.75 3.87 103.20 MS
1000〜1050 4.39 4.54 103.42 MS
1050〜1100 3.78 3.90 103.17 MS
*代表的なデータです。

MS : 合致度±5%以内
MA : 合致度±25%以内



■ JIS C 8904-9 (CIS系) 350 〜 1300nm
波長 JIS基準(% 測定値(%) 合致度(%) 合致度評価
350〜400 3.74 3.72 99.47 IA
400〜500 16.13 16.03 99.38 IA
500〜600 17.45 17.26 98.91 IA
600〜700 16.09 16.02 99.56 IA
700〜800 13.08 12.96 99.08 IA
800〜900 10.92 10.63 97.34 IA
900〜1100 13.97 14.36 102.79 IA
1100〜1300 8.62 9.02 104.64 IA
*代表的なデータです。

IA : 合致度±25%以内
特注品にて1300nmまで対応した場合。



仕様
放射照度 1000W/u
有効照射エリア □220mm (照射距離470mm)
放射照度場所むら 2%以内 JIS C 8904-9 等級A
放射照度時間変動率
放射照度短時間変動率(STI) 0.5%以内  JIS C 8904-9 等級A
放射照度長時間変動率(LTI) 2%以内     JIS C 8904-9 等級A
スペクトル合致度 JIS C 8904-9 (多接合) 等級MS (合致度±5%以内)
JIS C 8904-9 (多接合) 等級MA (合致度±25%以内)
JIS C 8904-9 (CIS系)  等級IA   (合致度±25%以内) ※1

※1 特注品にて1300nmまで対応した場合。

 *特注品としまして1800nmまで対応致します。

宇宙太陽光 AM0 のスペクトルについても対応可能です。
使用ランプ 1600Wキセノンランプ
750Wハロゲンランプ
ランプ寿命 キセノンランプ :平均1,000時間
ハロゲンランプ :平均200時間
重量 光源部 (約90kg ) , 電源部一式+ラック (約 52kg )


 XHS-220S1 仕様書 (約1MB)



※ □50mm 2光源高スペクトル合致度ソーラシミュレータはこちら
