 XHS-50S1 仕様書 (約1MB)



光源部

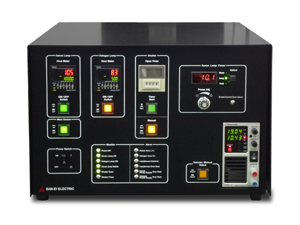

電源部

特徴

キセノンランプ、ハロゲンランプの2つの光源を利用し、より太陽光に近い高スペクトル合致度を実現するソーラシミュレータです。非常にコンパクトなので、研究機関に最適です。


JIS C 8904-9  スペクトル合致度 MS、MA(多接合)
JIS C 8904-9  スペクトル合致度 IA(CIS系)※1
2光源式でも非常にコンパクト
照射エリアが□50mm
ハロゲンランプ100W、キセノンランプ150W(省電力)
特注品としまして1800nmまで対応致します。
□80mmにも対応した機種(XHS-80S1)もございます。
宇宙太陽光AM0 スペクトルにも対応。

※1 特注品にて1300nmまで対応した場合。



ランプ交換時の光軸調整ががとても簡単!!

「キセノンランプアークモニタ」が光源背面部に装備されていますのでランプ交換時の光学調整が容易になり、放射照度場所むらの調整の作業が軽減されます。







スペクトルグラフ

※特注品 :1800nmで対応させた製品の波長データ



スペクトル合致度

■ JIS C 8904-9 (多接合) 350〜1100nm
波長 JIS基準(% 測定値(%) 合致度(%) 合致度評価
350〜400 4.09 4.12 100.73 MS
400〜450 7.81 7.81 100.00 MS
450〜500 9.84 9.81 99.70 MS
500〜550 9.66 9.64 99.79 MS
550〜600 9.44 9.37 99.26 MS
600〜650 9.11 9.17 100.66 MS
650〜700 8.50 8.62 101.41 MS
700〜750 7.59 7.56 99.60 MS
750〜800 6.72 6.82 101.49 MS
800〜850 6.16 5.99 97.24 MS
850〜900 5.79 5.61 96.89 MS
900〜950 3.37 3.34 99.11 MS
950〜1000 3.75 3.91 104.27 MS
1000〜1050 4.39 4.39 100.00 MS
1050〜1100 3.78 3.82 101.06 MS
*代表的なデータです。

MS : 合致度±5%以内
MA : 合致度±25以内



■ JIS C 8904-9 (CIS系) 350 〜 1300nm
波長 JIS基準(% 測定値(%) 合致度(%) 合致度評価
350〜400 3.74 3.76 100.53 IA
400〜500 16.13 16.06 99.57 IA
500〜600 17.45 17.33 99.31 IA
600〜700 16.09 16.21 100.75 IA
700〜800 13.08 13.10 100.15 IA
800〜900 10.92 10.57 96.79 IA
900〜1100 13.97 14.09 100.86 IA
1100〜1300 8.62 8.87 102.90 IA
*代表的なデータです。

IA : 合致度±25%以内
特注品にて1300nmで対応した場合



仕様
放射照度 1000W/u
有効照射エリア □50mm (照射距離145mm)

□80mmにも対応した機種(XHS-80S1)もございます。
放射照度場所むら 2%以内 JIS C 8904-9 等級A
放射照度時間変動率
放射照度短時間変動率(STI) 0.5%以内  JIS C 8904-9 等級A
放射照度長時間変動率(LTI) 2%以内     JIS C 8904-9 等級A
スペクトル合致度 JIS C 8904-9 (多接合) 等級MS (合致度±5%以内)
JIS C 8904-9 (多接合) 等級MA (合致度±25%以内)
JIS C 8904-9 (CIS系)  等級IA   (合致度±25%以内)※1

※1: 特注品にて1300nmで対応した場合

 *特注品としまして1800nmまで対応致します。

宇宙太陽光 AM0 スペクトルについても対応可能です。
使用ランプ 150Wキセノンランプ
100Wハロゲンランプ
ランプ寿命 キセノンランプ :平均1,000時間
ハロゲンランプ :平均50時間
重量 光源部 (約20kg ) , 電源部 (約 17.3kg )


 XHS-50S1 仕様書 (約1MB)


※ □220mm 2光源高スペクトル合致度ソーラシミュレータはこちら
