特徴 |
|
|
|
| ● |
UVを効率よく透過する純石英ファイバー素線を利用し、フレキシブル性・耐久性に優れているため、どのようなラインにも対応できるスーパーキュアシリーズ専用のライトガイドユニットです。 |
|
|
| ● |
標準品のほか、ライン系・リング系・角リング系などの異形状、さらに多分岐形などの特殊形状品も承ります。 |
|
|
|
|
|
|
標準ライトガイドユニット仕様 |
|
|
|
| 型式 |
分岐数 |
出射径(mm) |
全長(mm) |
5 -1B-1000L |
1 |
5 |
1 |
| 5-2B-1000L |
2 |
5 |
1 |
| 5-4B-1000L |
4 |
5 |
1 |
| 3.5-1B-1000L |
1 |
3.5 |
1 |
| 3.5-2B-1000L |
2 |
3.5 |
1 |
| 3.5-4B-1000L |
4 |
3.5 |
1 |
| 5-1B-1000LS *1 |
1 |
5 |
1 |
| 5-1B-2000LS *1 |
2 |
5 |
1 |
|
|
|
|
|
|
*1 石英センサーファイバー付きライトガイドユニット
適用機種 ･･････ UVF-205S・UVM200・UVM350 |
|
|
|
|

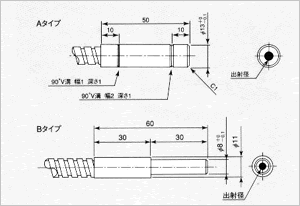

標準ライトガイドユニット外形寸法図 |
|
|
|
 |
|
|
|
|
|

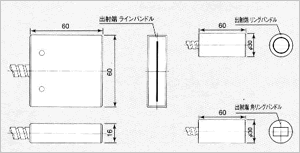

特殊形状ライトガイドユニット外形寸法図 |
|
|
|
 |
|
|
|

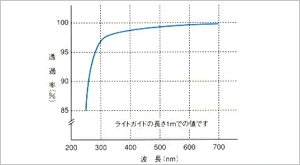

ライトガイドユニットの透過特性 |
|
|
 |
|
|
|
|
|

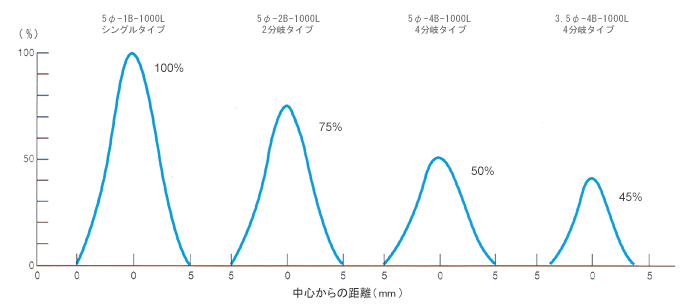

分岐ライトガイドのUV強度の割合 |
|
|
|
ライトガイドユニット5φ-1B-1000L(シングル）出射端から100mm離れた位置での強度を100%にした時の
分岐ライトガイド１分岐当たりのUV強度出射の割合です。 |
|
